MIL-STD-810H je standardizirana metoda testiranja koju koriste vojska i druge organizacije za procjenu robusnosti i izdržljivosti opreme u teškim uvjetima okoline. Ova se metoda ispitivanja sastoji od niza laboratorijskih i terenskih ispitivanja koja simuliraju širok raspon klimatskih, mehaničkih i električnih naprezanja i naprezanja s kojima se oprema može susresti tijekom svog vijeka trajanja.
Glavne primjene testiranja MIL-STD-810H uključuju, između ostalog, vojnu i obrambenu opremu, zrakoplovnu opremu, automobilske komponente i potrošačku elektroniku. Ova metoda ispitivanja posebno je korisna u procjeni otpornosti elektroničke opreme, poput pametnih telefona i računala, na ekstremne temperature, vlagu, vibracije, udarce i druge čimbenike okoliša.
LIBMIL-STD-810H ispitne komorepružiti laboratorijske-precizne simulacije ovih ekstremnih uvjeta. Repliciranjem standardiziranih MIL-STD-810H metoda ispitivanja, uključujući metode 506.7 (kiša) i 510.7/510.8 (puhanje prašine i pijeska), ove komore pružaju ponovljivo, kontrolirano testiranje za procjenu trajnosti, integriteta brtvljenja i operativne izvedbe. S programibilnim protokom zraka, koncentracijom čestica i ispitnim ciklusima, ovi sustavi nude inženjerima i QA timovima mogućnost da s pouzdanjem certificiraju opremu za primjenu u stvarnom svijetu.
Podvrgavanjem opreme rigoroznim ispitivanjima, proizvođači mogu osigurati da njihovi proizvodi zadovoljavaju tražene standarde kvalitete i pouzdanosti. Štoviše, MIL-STD-810H testiranje omogućuje proizvođačima da identificiraju potencijalne slabosti ili nedostatke u dizajnu svojih proizvoda i da ih riješe prije nego što stignu na tržište.
1. Posebni zahtjevi i postupci ispitivanja
Posebni zahtjevi za testiranje i postupci za MIL-STD-810H razlikuju se ovisno o opremi koja se testira, ali postoje osnovni postupci koji su zajednički za svu opremu. Slijede neki ključni zahtjevi i postupci:
1. Ispitivanje utjecaja na okoliš: Ovo uključuje izlaganje opreme različitim uvjetima okoliša kao što su vrućina, hladnoća, vlaga, nadmorska visina, slana magla i kiša. Oprema se obično stavlja u ispitnu komoru, a uvjeti se postupno povećavaju dok oprema ne dosegne svoju granicu.
2. Ispitivanje vibracija: Ovo uključuje izlaganje opreme kontinuiranim i nasumičnim vibracijama na različitim frekvencijama i amplitudama. Vibracije se primjenjuju na opremu dok je postavljena na vibrator.
3. Testiranje šoka: ovo uključuje iznenadne i snažne udarce na opremu, simulirajući stvarne-životne situacije kao što su padovi, sudari i eksplozije. Oprema se obično postavlja na šok stol i primjenjuju se različite razine šoka.
4. Električno ispitivanje: Ovo uključuje ispitivanje električne i elektromagnetske kompatibilnosti opreme kako bi se osiguralo da može raditi u različitim okruženjima bez smetnji.
5. Kemijsko testiranje: Ovo uključuje izlaganje opreme različitim kemikalijama i otapalima kako bi se osiguralo da ih može izdržati bez korozije ili degradacije.
2. Tumačenje zahtjeva za ispitivanje kišom u MIL-STD-810H
Testiranje na kiši procjenjuje kako oprema podnosi izlaganje vodi u skladišnim, transportnim ili radnim okruženjima. Simulira kišu, kišu-potaknutu vjetrom i uvjete kapanja vode.
Postoje tri glavna postupka kiše:
Postupak I – Kiša i puhanje:Simulira vanjsku izloženost kiši -potaknutoj vjetrom, s brzinama vjetra od blizu 0 do preko 18 m/s i promjerom kapljica vode od 500–4500 μm. Ovo je prikladno za opremu koja se ne može zaštititi od kiše.
Postupak II – Pretjerano:Za veliku opremu (-veličine skloništa) koja ne može stati u standardne kišne postavke. Nanosi visoko{2}}prekrivne sprejeve za provjeru otpornosti na vodu u ekstremnim uvjetima.
Postupak III – kapanje:Ispituje potencijalno oštećenje vodom uslijed kondenzacije ili curenja odozgo. Dizajniran je za opremu koja općenito izbjegava izravnu kišu, ali može doći do kapanja vode.
Tablica s ključnim podacima ispitivanja kiše
| Postupak | Veličina kapljice vode (μm) | Brzina vjetra (m/s) | Pokrivenost | Bilješke |
|---|---|---|---|---|
| I – kiša i kiša | 500–4500 | 0–18 | Potpuna pokrivenost | Primjena na otvorenom, simulacija kiše s vjetrom |
| II – Pretjerano | 500–4500 | / | Maksimalna pokrivenost | Velika{0}}oprema, provjera visoke pouzdanosti |
| III – Kapanje | / | / | Fokusirano kapanje | Simulirajte kondenzaciju i lokalizirana curenja |
3. Prednosti LIB MIL-STD-810H komore za ispitivanje kiše
|
|
|
|
Model |
RIM-1000 |
|
Unutarnja dimenzija |
1000*1000*1000 mm D*Š*V |
|
Ukupna dimenzija |
2600*5400*4100 D*W*H |
|
Unutarnji volumen |
1000L |
|
Okretna ploča za opterećenje |
50 kg |
|
Promjer gramofona |
800 mm |
|
Kiša i puhanje kiše |
|
|
Konačna brzina kapi kiše |
9 m/s na ispitnom predmetu |
|
Stopa padalina |
Veći ili jednak 1,7 mm/min |
|
Veličina kapljice |
0,5 mm ~ 4,5 mm |
|
Raspon zagrijavanja ispitnog uzorka |
Temperatura vode +10 stupnjeva (maksimalno +55 stupnjeva) |
|
Vrijeme testiranja |
0 ~ 999 min. podesiv |
|
Pretjerano |
|
|
Tlak mlaznice |
276 kpa |
|
Stopa padalina |
20,8L/min |
|
Količina mlaznice |
Jedna mlaznica za svakih 0,56 m2 površine i postavite svaku oko 48 cm od ispitne površine |
|
Veličina kapljice |
0,5 mm ~ 4,5 mm |
|
Vrijeme testiranja |
0 ~ 999 min. podesiv |
|

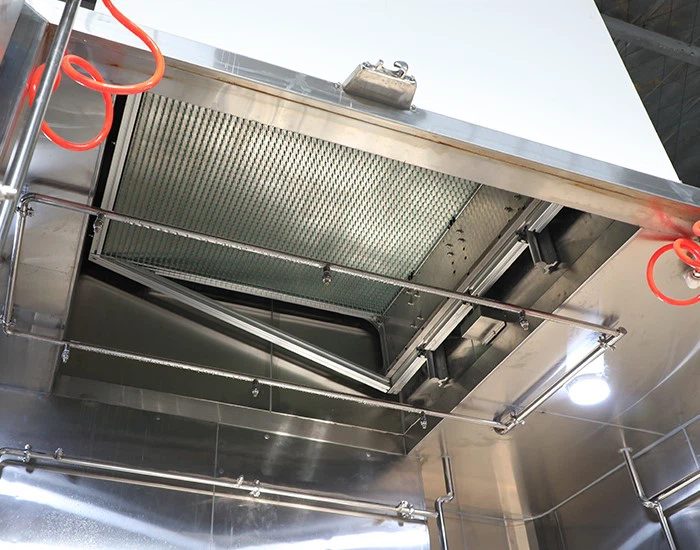

Kapati |
|
|
Dimenzije područja kapanja |
1600*1000 mm, visina je podesiva |
|
Okapnice |
20 do 25,4 mm |
|
Udaljenost između rupa |
25 mm |
|
Volumen vode |
Veći ili jednak 280L/m2/h |
|
Raspon zagrijavanja ispitnog uzorka |
Temperatura vode +10 stupnjeva (maksimalno +55 stupnjeva) |
|

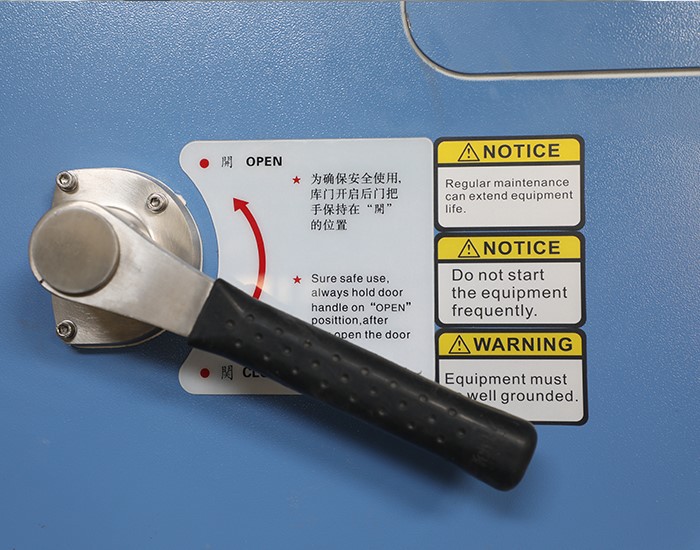

Brava za vrata |
Elektromagnetska brava |
|
Vanjski materijal |
A3 čelična ploča sa zaštitnim premazom |
|
Materijal interijera |
SUS304 nehrđajući čelik |
Precizna simulacija kiše:Prilagodljive veličine kapljica, brzina vjetra i pokrivenost.
Fleksibilni testni postupci:Podržava sva tri postupka za kišu MIL-STD-810H.
Izdržljiva konstrukcija:Unutrašnjost od nehrđajućeg čelika SUS304 otporna je na koroziju; Vanjski dio od čelika A3 pruža strukturnu zaštitu.
Programabilno testiranje:LCD kontroler u boji omogućuje više{0}}testove s-nadzorom u stvarnom vremenu i bilježenjem podataka.
Vizualna detekcija curenja:Dodatna fluorescentna boja za praćenje ulaska vode.
|
|
|
| Ugrađeno-svjetlo | Okretnica |
|
|
|
| Ugrađeno-napajanje | Centrifugalni ventilator |
|
|
|
| Posuda za kapanje | Brava za vrata |
4. Tumačenje zahtjeva za ispitivanje prašine i pijeska u MIL-STD-810H
Testiranje prašine i pijeska osigurava da oprema održava performanse u sušnim, vjetrovitim ili prašnjavim okruženjima. Tri postupka uključuju:
Postupak I – Ispuhivanje prašine:Simulira finu prašinu (<150 μm) with airflow 1.5–8.9 m/s and concentrations of 10.7 ± 7 g/m³. Common in deserts with powdery dust.
Postupak II – Napuhavanje pijeska:Procjenjuje utjecaj većih čestica (150–850 μm) pri brzinama zraka 18–29 m/s s koncentracijama do 2,2 ± 0,5 g/m³. Abrazivni pijesak izaziva brtve, konektore i optičke površine.
Postupak III – Taloženje prašine:Testira slabo{0}}nakupljanje fine prašine u protoku zraka (<105 μm), typical for indoor storage or office equipment. It also evaluates filter performance and heat dissipation.
Tablica ključnih podataka ispitivanja prašine i pijeska
| Postupak | Veličina čestica (μm) | Brzina zraka (m/s) | Koncentracija (g/m³) | Bilješke |
|---|---|---|---|---|
| I – Puhanje prašine | <150 | 1.5–8.9 | 10.7 ± 7 | Izloženost finoj pustinjskoj prašini |
| II – Napuhavanje pijeska | 150–850 | 18–29 | 0.18–2.2 | Udar abrazivnog pijeska, ispitivanje brtvila |
| III – Taloženje prašine | <105 | Minimalni protok zraka | 6 g/m²/dan | Dugo{0}}akumulacija u zatvorenom prostoru |
5. Prednosti LIB MIL-STD-810H komore za ispitivanje prašine i pijeska
Precizna kontrola protoka zraka:Šest centrifugalnih ventilatora i podesivi prstenovi osiguravaju jednoliku raspodjelu čestica.
Dvostruki-način simulacije:Brzo prebacivanje između prašine (metoda 510.7) i pijeska (metoda 510.8).
Praćenje okoliša:Ugrađeni-senzori prate koncentraciju prašine, temperaturu i vlažnost u stvarnom vremenu.
Robusna izrada:Unutrašnjost od nehrđajućeg čelika otporna je na habanje; anti{0}}statički vanjski premaz smanjuje prianjanje čestica.
Automatizirani profili:Programabilno vrijeme izlaganja, brzine ventilatora i intervali odmora s bilježenjem podataka za potpunu dokumentaciju sukladnosti.
6. Uobičajena pitanja o MIL-STD-810H komori za ispitivanje pijeska i prašine
P1: Kako komora postiže brzinu vjetra od 29 m/s?
Produženi zračni kanal s-pločama za usklađivanje protoka,-centrifugalnim ventilatorima velike{1}}snage i pojačanim hlađenjem osigurava ravnomjeran laminarni protok zraka potrebnim brzinama. Prigušivači buke i vibracija održavaju stabilan rad.
P2: Koje su veličine oka za prašinu i pijesak?
Dva sita: 75 μm za prašinu od talka, 150 μm za kvarcni pijesak, osiguravajući da čestice zadovoljavaju zahtjeve standardne veličine zrna.
P3: Postoji li izolacija u komori?
Komora nema neovisnu izolaciju, ali koristi čelične stijenke debljine 1 cm- za prirodni toplinski međuspremnik. Kontrola temperature održava stabilnost do 45 stupnjeva.
P4: Koja je brzina platforme za testiranje?
Podesivi 1–7 okretaja u minuti, omogućavajući jednoliku izloženost prašini i pijesku za sve strane uzorka.
P5: Kako se nadziru-podaci u stvarnom vremenu?
Integrirani PID regulator s LCD zaslonom u boji osjetljivim na dodir bilježi koncentraciju čestica, temperaturu, vlažnost i brzine ventilatora, omogućujući potpunu sljedivost i generiranje izvješća.
MIL-STD-810H komore za testiranje pijeska i prašine nude vojnu-preciznost, izdržljivost i ponovljivost. Uz 3-godišnje jamstvo, 24/7 tehničku podršku na engleskom jeziku i globalnu uslugu rezervnih dijelova, ove komore pružaju dugoročno povjerenje u simulaciju okoliša.
KontaktLIB industrijadanas za prilagođeno rješenje za vaše-standardne vojne potrebe testiranja.
